سنسور MAP و MAF در خودرو

در خودروهای مدرن، مدیریت دقیق نسبت سوخت و هوا یکی از کلیدی‌ترین عوامل برای دستیابی به قدرت، راندمان سوخت و کاهش آلایندگی است. این وظیفه به کمک مجموعه‌ای از سنسورها انجام می‌شود که از مهم‌ترین آن‌ها می‌توان به سنسور MAP (Manifold Absolute Pressure) و سنسور MAF (Mass Air Flow) اشاره کرد. این دو قطعه نقش حیاتی در اندازه‌گیری میزان هوای ورودی به موتور دارند و داده‌های آن‌ها به طور مستقیم بر نحوه تزریق سوخت، جرقه‌زنی و در نهایت عملکرد کلی خودرو تأثیر می‌گذارد.
سنسور MAP فشار هوای داخل منیفولد ورودی را می‌سنجد و اطلاعات لازم را برای محاسبه میزان سوخت موردنیاز در شرایط مختلف رانندگی به ECU ارسال می‌کند. از طرف دیگر، سنسور MAF جریان و جرم واقعی هوای ورودی به موتور را اندازه‌گیری می‌کند تا واحد کنترل الکترونیکی بتواند ترکیب دقیق سوخت و هوا را تنظیم کند.
درک تفاوت‌ها، عملکردها، و علائم خرابی این دو سنسور نه تنها به رانندگان کمک می‌کند تا در صورت بروز مشکل سریع‌تر اقدام کنند، بلکه برای نگهداری بهینه خودرو و کاهش هزینه‌های تعمیر و مصرف سوخت نیز ضروری است. در ادامه، به بررسی کامل این دو سنسور حیاتی می‌پردازیم.

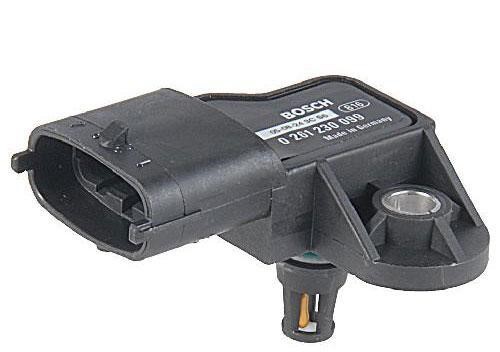

۱. سنسور MAP چیست و چگونه کار می‌کند؟

سنسور MAP فشار مطلق داخل منیفولد (منظور همان فضای ورودی هوا قبل از دریچه گاز/پورت‌های ورودی سیلندر) را اندازه‌گیری می‌کند و این مقدار را به‌صورت سیگنال الکتریکی (ولتاژ یا فرکانس/دیجیتال) به ECU می‌فرستد. ECU با دانستن فشار منیفولد، دمای هوا و دور موتور، می‌تواند «بار موتور» (engine load) را تخمین بزند و مقدار سوخت و زمان جرقه را بر همان اساس تنظیم کند.

اجزای اصلی و ساختمان سنسور MAP

• دیافراگم حساس (Diaphragm): عنصر مکانیکی که نسبت به تغییر فشار جابه‌جا می‌شود.

• عنصر حسگر (معمولاً سیلیکون پیزورزیستیو یا ممبران و مقاومت‌ها): تغییر مکان دیافراگم باعث تغییر مقاومت یا خروجی سنسور می‌شود.

• پورت یا ورودی فشار: محفظه یا لوله‌ای که منیفولد را به حسگر وصل می‌کند تا فشار واقعی منیفولد به دیافراگم منتقل شود.

• مدار الکترونیکی و منبع تغذیه: سنسور اغلب با ولتاژ مرجع ۵ ولت تغذیه می‌شود و سیگنال خروجی ولتاژی بین ≈۰.۵ تا ≈۴.۵ ولت یا خروجی فرکانسی/دیجیتال دارد.

• پکیج پلاستیکی/فلزی و کانکتور: بدنه و پایه فیزیکی برای نصب روی منیفولد.

اصل فیزیکی کارکرد

• سنسور MAP «فشار مطلق» (Absolute Pressure) را می‌سنجد؛ یعنی فشار داخل منیفولد نسبت به خلا مرجع داخلی سنسور اندازه‌گیری می‌شود.

• وقتی دریچه گاز بسته است (دور آرام)، فشار داخل منیفولد کمتر از فشار اتمسفر است — به این حالت «واکیوم منیفولد» می‌گویند. در این حالت MAP مقدار کم‌تری (ولتاژ پایین‌تر) نشان می‌دهد.

• وقتی دریچه باز می‌شود (شتاب یا WOT)، فشار منیفولد به نزدیک فشار اتمسفر یا بالاتر (در حالت بوست/توربو) می‌رسد — MAP مقدار بالاتری (ولتاژ بالاتر) گزارش می‌دهد.

نقش MAP در مدیریت موتور (چرا ECU به آن نیاز دارد)

• تخمین بار موتور (Engine Load): MAP + دور موتور (RPM) + دمای هوا/مایع → ECU می‌تواند جریان جرمی هوا را از روی معادلات (speed-density) محاسبه کند.

• تنظیم پاشش سوخت و زمان جرقه: بدقت MAP، ECU می‌داند چه ‌مقدار هوا وارد سیلندر شده تا سوخت مناسبی تزریق کند.

• کنترل سیستم توربو/بوست: در خودروهای توربو، MAP مقدار فشار مثبت (بوست) را هم اندازه‌گیری می‌کند و روی محدودکننده یا کنترل فشار بوست اثر می‌گذارد.

• کنترل صادرات‌های دیگر: محدودیت کاتالیست، EGR، و MAP-based knock control (تنظیم زمان جرقه) نیز می‌توانند از مقدار MAP استفاده کنند.

انواع سنسور MAP و خروجی‌ها

• آنالوگ ولتاژی: رایج‌ترین؛ خروجی بین حدود 0.5–4.5V متناسب با فشار.

• فرکانسی/پالس: تغییر فرکانس متناسب با فشار (مورد استفاده در برخی پکیج‌ها).

• دیجیتال (CAN / I²C / PWM): در خودروهای جدیدتر ممکن است خروجی دیجیتال یا پروتکل باس داشته باشد.

• انواع فیزیکی: حسگرهای پیزورزیستیو (سیلیکونی)، حسگرهای خازنی، و حسگرهای MEMS.

مقادیر و مقیاس‌ها (نکات کاربردی)

• فشار اتمسفر ≈ 101 kPa (تقریباً 1 bar).

• در حالت دور آرام منیفولد معمولاً فشار مطلق کمتری از اتمسفر دارد (واکیوم). این مقدار بسته به موتور بین حدود چند ده kPa تا نزدیک 40–50 kPa متغیر است (مقادیر دقیق بسته به موتور متفاوت است).

• در حالت WOT روی موتور غیرتوربو، MAP نزدیک به فشار اتمسفر (≈100 kPa) است؛ در موتور توربو ممکن است MAP >100 kPa (بوست) شود.
  (توجه: عددهای دقیق بسته به طراحی موتور، ارتفاع از سطح دریا و شرایط متفاوتند — برای هر خودرو بهتر است مقدارهای واقعی با دستگاه دیاگ خوانده شود.)

MAP و «Speed-Density» — محاسبه جریان جرمی هوا

• وقتی خودرو MAF ندارد، ECU از استراتژی speed-density استفاده می‌کند: با دانستن MAP (P)، دور موتور (N)، حجم جابجایی سیلندر (Vd) و جدول کارآیی حجمی (VE map) و دمای هوا (T)، می‌تواند جرم هوا را تقریبی تعیین کند (بر پایه معادله حالت گاز ایده‌آل).

• این روش نیاز به جدول VE (volumetric efficiency) در ECU دارد و روی پارامترهای طراحی موتور تنظیم می‌شود.

علائم خرابی سنسور MAP

• روشن شدن چراغ Check Engine و ثبت کدهای مرتبط (مثلاً کدهای MAP-related).

• افزایش ناگهانی مصرف سوخت یا مخلوط بسیار غنی/فقیر.

• کار ناپایدار در دور آرام، ریپ زدن یا کندی شتاب‌گیری.

• دشواری در راه‌اندازی یا خاموش شدن ناگهانی موتور.

• معیوب شدن کنترل بوست در موتورهای توربو (بوست نامتعادل یا افت فشار).

علل رایج خرابی یا خطا در خواندن MAP

• نشتی یا گرفتگی پورت/لوله‌کشی منیفولد که باعث خواندن اشتباه می‌شود.

• کثیفی یا آلودگی داخلی سنسور (روغن/کثیفی) — با اینکه MAP نسبت به MAF کمتر حساس است، آلودگی می‌تواند کارایی آن را تحت تأثیر قرار دهد.

• مشکلات سیم‌کشی یا اتصال ضعیف (کانکتور آسیب‌دیده).

• افزایش و کاهش فشارهای ناگهانی به واسطه خرابی دریچه گاز یا پروبلم مکانیکی.

• خرابی داخلی حسگر (عنصر پیزو یا مدار الکترونیک).

روش‌های تشخیص و تست سنسور MAP (شرح گام‌به‌گام)

1. خواندن با دیاگ/اسکنر: ساده‌ترین و مؤثرترین روش — مقادیر MAP را در زمان واقعی نگاه کنید:

   • با موتور خاموش و دریچه گاز بسته، MAP ≈ فشار اتمسفر? (اگر سنسور روی منیفولد نصب است و انتها باز باشد، هنگام خاموش بودن موتور معمولاً فشار اتمسفر را می‌بیند؛ در هنگام درجا با دریچه بسته، مقدار کمتری نشان می‌دهد).

   • در دور آرام، مقدار MAP باید ثابت و منطقی باشد؛ با فشار دادن پدال گاز مقدار باید روان و پیوسته تغییر کند.

2. تست ولتاژ (برای سنسور آنالوگ):

   • کلید را در حالت ON قرار دهید (موتور خاموش)؛ تغذیه سنسور معمولاً 5V را دریافت می‌کند — با مولتی‌متر ولتاژ تغذیه و زمین را بررسی کنید.

   • سیگنال خروجی را اندازه‌گیری کنید؛ با افزایش فشار منیفولد (مثلاً با باز کردن دریچه) ولتاژ سیگنال باید افزایش یابد.

3. تست با پمپ وکیوم (Hand Vacuum Pump):

   • پورت سنسور را با شلنگ به پمپ وکیوم وصل کنید. با اعمال وکیوم (کاهش فشار) باید سیگنال افت کند؛ با رها کردن وکیوم یا اعمال فشار، سیگنال افزایش یابد. تغییر باید خطی و بدون جهش باشد.

4. بررسی فیزیکی: چک کنید پورت اتصال مسدود یا روغنی نباشد، کانکتورها سالم و شلنگ‌ها ترک نخورده باشند.

5. تست دینامیک با اسیلوسکوپ: برای تشخیص نویز یا سیگنال‌های غیرطبیعی (در تعمیرگاه‌های پیشرفته).

نگهداری، پیشگیری و نکات نصب

• همیشه شیلنگ یا پورت روی منیفولد را تمیز و باز نگه دارید؛ گرفتگی پورت شایع است.

• از اسپری‌های مخصوص تمیزکننده‌ حسگر فقط در سنسورهای طراحی شده برای تمیزکاری استفاده کنید. برخی از سنسورها قابل تمیز کردن نیستند و باید تعویض شوند.

• هنگام نصب سنسور جدید، مطمئن شوید اورینگ/واشر سالم و نصب صحیح است تا نشت نداشته باشید.

• در خودروهای توربو دقت کنید سنسور MAP توان خواندن فشارهای بالاتر (بوست) را داشته باشد (محدوده‌سنجی مناسب).

• اگر خودرو دارای MAF و MAP هر دو است، معمولاً MAF در تنظیم پایه سوخت نقش قاطع‌تری دارد؛ اما MAP برای تشخیص شرایط انتقالی، بار و بوست مهم است.

نکات عملی برای خواننده (خلاصه‌ای کاربردی)

• اگر چراغ چک روشن شد و علائمی مثل ریپ یا مصرف بالاتر دیدید، قبل از تعویض سنسور، شیلنگ‌ها و مسیر منیفولد را بررسی و تمیز کنید.

• برای تست سریع: با اسکنر مقدار MAP را مشاهده کنید؛ با فشردن گاز باید مقدار به شکل روان افزایشی داشته باشد. اگر عدد ثابت یا پرش‌دار است، احتمال خرابی یا اتصال بد وجود دارد.

• در ارتفاعات (ارتفاع از سطح دریا افزایش یابد)، فشار اتمسفر کمتر است — ECU باید این تغییر را از MAP تشخیص دهد و تنظیم جبران را انجام دهد (برخی خودروها این کار را با سنسور بارومتریک یا خواندن MAP هنگام بسته بودن دریچه گاز انجام می‌دهند).

جمع‌بندی کوتاه

سنسور MAP یک سنسور کلیدی و نسبتاً ساده است که با اندازه‌گیری فشار مطلق داخل منیفولد، به ECU کمک می‌کند تا نسبت سوخت به هوا، زمان جرقه و در خودروهای توربو، کنترل بوست را به‌درستی انجام دهد. عیب‌یابی آن معمولاً با اسکنر، اندازه‌گیری سیگنال و تست وکیوم انجام می‌شود. نگهداری ساده (تمیز نگه داشتن پورت و شیلنگ‌ها، بررسی کانکتورها) اغلب جلوی بسیاری از خطاها را می‌گیرد.

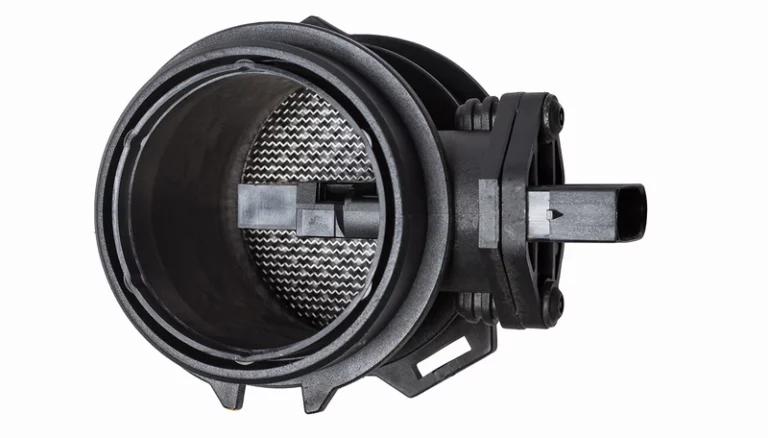

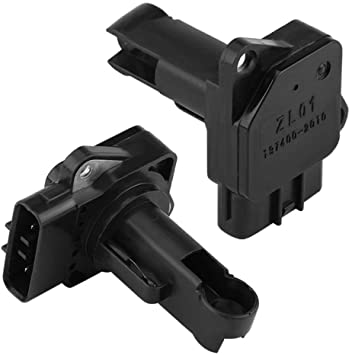

۲. سنسور MAF چیست و چگونه کار می‌کند؟

• سنسور MAF جریان واقعی هوای ورودی به موتور را اندازه‌گیری می‌کند.

• این سنسور معمولاً بین فیلتر هوا و منیفولد ورودی قرار دارد.

• اساس کار آن بر پایه گرم شدن یک سیم یا المنت است؛ وقتی هوا از آن عبور می‌کند، سیم خنک می‌شود و ECU بر اساس میزان تغییر دما، مقدار هوای ورودی را محاسبه می‌کند.

• دقت MAF بسیار بالاست، زیرا جرم واقعی هوای ورودی را می‌سنجد.

• اطلاعات سنسور MAF برای تنظیم دقیق نسبت هوا به سوخت (Air-Fuel Ratio) حیاتی است.

۳. تفاوت‌های کلیدی بین MAP و MAF

• MAP فشار هوای منیفولد را اندازه می‌گیرد، در حالی که MAF میزان واقعی هوای ورودی را محاسبه می‌کند.

• سنسور MAF معمولاً دقت بیشتری دارد اما به آلودگی و کثیفی حساس‌تر است.

• MAP در خودروهایی که توربوشارژ دارند اهمیت ویژه‌ای دارد، چون فشار ورودی نقش حیاتی در راندمان موتور دارد.

• برخی خودروها از هر دو سنسور به صورت همزمان استفاده می‌کنند تا دقت ECU افزایش پیدا کند.

۴. علائم خرابی سنسور MAP و MAF

• افزایش مصرف سوخت به طور غیرعادی

• کاهش قدرت و شتاب خودرو

• روشن شدن چراغ چک موتور (Check Engine)

• ریپ زدن یا خاموش شدن ناگهانی موتور

• کارکرد ناپایدار در دور آرام

• خروج دود سیاه از اگزوز (به دلیل غنی شدن بیش از حد مخلوط سوخت و هوا)

۵. روش‌های نگهداری و افزایش عمر سنسور MAP و MAF

• تمیز نگه داشتن فیلتر هوا و تعویض به‌موقع آن

• جلوگیری از ورود گردوغبار و آلودگی به منیفولد و مسیر هوا

• استفاده از اسپری‌های مخصوص برای تمیز کردن سنسور MAF (بدون تماس دست یا ابزار)

• بازدید دوره‌ای سنسورها هنگام سرویس دوره‌ای خودرو

• پرهیز از استفاده از سوخت بی‌کیفیت که باعث دوده‌زدگی و گرفتگی مسیر هوا می‌شود

جمع‌بندی

سنسورهای MAP و MAF از مهم‌ترین اجزای سیستم مدیریت هوای ورودی موتور هستند که بدون آن‌ها ECU نمی‌تواند ترکیب دقیق سوخت و هوا را تنظیم کند. سنسور MAP با اندازه‌گیری فشار مطلق داخل منیفولد، به ECU کمک می‌کند تا بار موتور و شرایط رانندگی را تشخیص دهد. در مقابل، سنسور MAF جریان و جرم واقعی هوای ورودی را می‌سنجد و داده‌ای بسیار دقیق برای تنظیم نسبت سوخت و هوا ارائه می‌دهد. ترکیب عملکرد این دو سنسور موجب می‌شود موتور در شرایط مختلف، از رانندگی آرام تا شتاب‌گیری شدید، بهترین بازدهی و کمترین آلایندگی را داشته باشد.

خرابی هر یک از این سنسورها می‌تواند علائمی مانند افزایش مصرف سوخت، کاهش توان موتور، روشن شدن چراغ چک و حتی آسیب به کاتالیست را به دنبال داشته باشد. خوشبختانه با سرویس‌های دوره‌ای ساده مانند تعویض به‌موقع فیلتر هوا، تمیز کردن مسیر ورودی هوا و بازبینی اتصالات برقی می‌توان از بسیاری از این مشکلات جلوگیری کرد.

امروزه با توجه به استانداردهای سخت‌گیرانه آلایندگی و نیاز به راندمان بالاتر، نقش MAP و MAF بیش از گذشته اهمیت پیدا کرده است. توجه به سلامت این قطعات نه تنها به افزایش عمر موتور و کاهش هزینه‌های تعمیر کمک می‌کند، بلکه تجربه رانندگی نرم، ایمن و اقتصادی‌تری را برای راننده فراهم می‌سازد. به بیان ساده، سلامت موتور تا حد زیادی در گرو سلامت سنسورهای MAP و MAF است.
