سنسور دریچه گاز چیست و چگونه کار می‌کند؟

در خودروهای امروزی که سیستم‌های انژکتوری و الکترونیکی جایگزین مکانیزم‌های قدیمی شده‌اند، سنسورها نقش کلیدی در مدیریت و کنترل عملکرد موتور دارند. یکی از مهم‌ترین این قطعات، سنسور دریچه گاز یا TPS Sensor است. این سنسور کوچک اما حیاتی وظیفه دارد موقعیت و زاویه دریچه گاز را به واحد کنترل الکترونیکی خودرو (ECU) گزارش دهد. ECU نیز بر اساس این اطلاعات میزان پاشش سوخت، زمان جرقه‌زنی و نسبت هوا به سوخت را به بهترین شکل ممکن تنظیم می‌کند.

اهمیت سنسور دریچه گاز زمانی مشخص می‌شود که خودرو در شرایط مختلف رانندگی مثل شتاب‌گیری سریع، حرکت در سربالایی، کاهش سرعت یا رانندگی در ترافیک شهری قرار دارد. هرگونه خطا یا خرابی در عملکرد این سنسور می‌تواند باعث لرزش موتور، افت توان، افزایش مصرف سوخت و حتی روشن شدن چراغ چک شود. به همین دلیل است که رانندگان و تعمیرکاران همواره این قطعه را به عنوان یکی از مهم‌ترین اجزای سیستم مدیریت موتور در نظر می‌گیرند.

در واقع، سنسور TPS همان چشم و گوش ECU در کنترل میزان باز و بسته شدن دریچه گاز است. بدون اطلاعات صحیح از این قطعه، موتور قادر به واکنش دقیق و بهینه نسبت به فشار پدال گاز راننده نخواهد بود. در این مطلب به طور کامل بررسی خواهیم کرد که سنسور دریچه گاز چیست، چگونه کار می‌کند، چه نقشی در عملکرد خودرو دارد، علائم خرابی آن چیست و چگونه می‌توان عمر مفید آن را افزایش داد.

سنسور دریچه گاز چیست و چگونه کار می‌کند؟

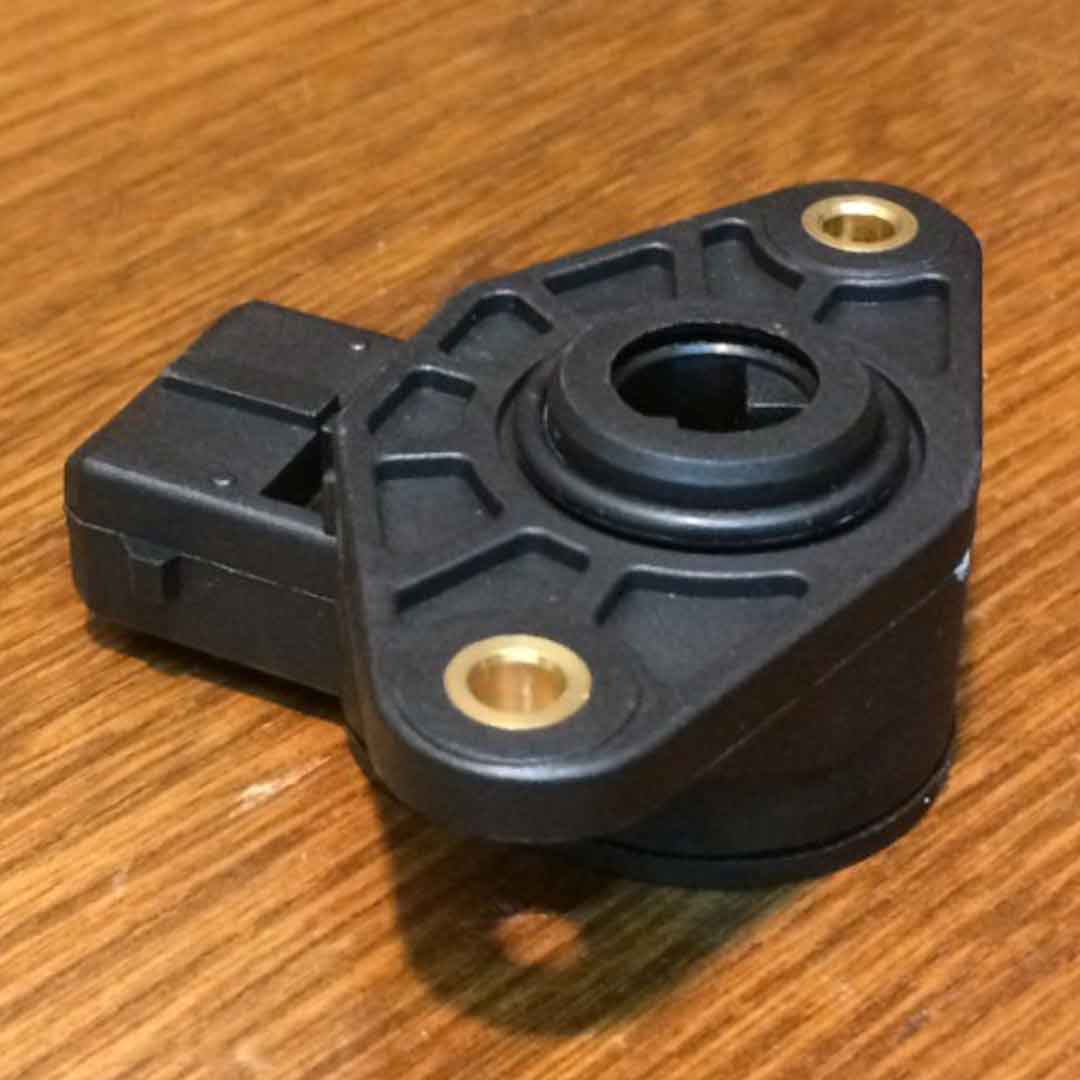

سنسور دریچه گاز (Throttle Position Sensor) یک حسگر الکترونیکی مقاومتی است که معمولاً روی بدنه دریچه گاز نصب می‌شود. این سنسور با اتصال مکانیکی به محور دریچه گاز، زاویه باز شدن آن را اندازه‌گیری کرده و آن را به یک سیگنال الکتریکی تبدیل می‌کند. سپس این سیگنال به ECU ارسال می‌شود.

مکانیزم عملکرد سنسور TPS معمولاً بر اساس پتانسیومتر است. به این صورت که تغییر زاویه دریچه گاز موجب تغییر مقاومت داخلی سنسور شده و در نتیجه ولتاژ خروجی آن تغییر می‌کند. ECU با تحلیل این تغییرات ولتاژ، مقدار دقیق باز شدن دریچه گاز را تشخیص داده و تصمیم‌گیری می‌کند که چه مقدار سوخت و هوا وارد سیلندرها شود.

برای مثال، وقتی راننده به آرامی پدال گاز را فشار می‌دهد، دریچه گاز کمی باز می‌شود و سنسور TPS ولتاژ کمی ارسال می‌کند. برعکس، در هنگام فشار کامل پدال گاز، ولتاژ خروجی به حداکثر می‌رسد و ECU میزان پاشش سوخت را به حداکثر مقدار می‌رساند. این هماهنگی باعث می‌شود موتور بتواند در هر شرایطی بهترین عملکرد را داشته باشد.

نقش TPS در عملکرد موتور خودرو

سنسور دریچه گاز نقطهٔ حیاتیِ ارتباطی بین خواست راننده (فشار پدال گاز) و تصمیم‌گیری‌های الکترونیکی موتور (ECU) است. وقتی راننده پدال گاز را فشار می‌دهد، دریچهٔ گاز باز می‌شود — TPS زاویهٔ دقیق این بازشدن را تبدیل به یک سیگنال الکتریکی می‌کند و به ECU می‌فرستد. بنابراین هر تصمیمی که ECU می‌گیرد (مقدار سوخت، زمان جرقه، کنترل دور آرام، کنترل بوست، شیفت گیربکس و غیره) تا حد زیادی بر پایهٔ همان سیگنال TPS اتخاذ می‌شود.

1) تعیین بار و نیاز آنی موتور (Transient & Steady-State)

TPS یکی از شاخص‌های اصلی برای تعیین بار موتور است. در حالتی که دریچهٔ گاز باز می‌شود (شتاب‌گیری)، ECU با دریافت ولتاژ بالاتر از TPS متوجه می‌شود که بار ناگهانی افزایشی است و باید:

• پاشش سوخت را به سرعت افزایش دهد (acceleration enrichment) تا مخلوط حفظ شود و لکنت/هاستینگ رخ ندهد،

• جلوتر دادن یا عقب‌انداختن زمان جرقه را به‌صورت لحظه‌ای انجام دهد تا ناک یا ضربه جلوگیری شود.
  در حالت پایدار (ثابت) نیز مقدار TPS کمک می‌کند تا ECU در ترکیب با دور موتور، مقدار سوخت پایه را تعیین کند (در سیستم‌های speed-density یا وقتی MAF وجود دارد برای اعتبارسنجی).

2) کنترل دور آرام و برگشت به حالت Idle

در دور آرام، ECU از مقدار TPS برای تشخیص «حالت کاملاً بسته بودن دریچه» استفاده می‌کند. اگر TPS نشان دهد دریچه بسته است، ECU می‌داند باید با آیتم‌هایی مثل شیر کنترل دور آرام (IAC) یا موتور برقی دریچه، میزان هوا را کنترل کند تا دور ثابت بماند. اگر TPS معیوب باشد و مقدار «بسته» را اشتباه بفرستد، دور آرام ناپایدار، خاموش شدن یا افزایش دور ناگهانی رخ می‌دهد.

3) مدیریت زمان جرقه و جلوگیری از ناک

مقدار بار موتور که TPS نشان می‌دهد، در جداول اکتان/پیش‌احتراق و زمان جرقه (ignition timing) استفاده می‌شود. در بارهای بالا ECU معمولاً زمان جرقه را عقب می‌آورد تا از ناک جلوگیری کند؛ در بارهای سبک ممکن است جلوتر ببرد برای بازده بیشتر. TPS بنابراین باعث می‌شود تایمینگ بسته به خواست راننده و شرایط بار مناسب تنظیم شود.

4) نقش در استراتژی‌های تزریق سوخت: بازهٔ باز/بسته و غنی‌سازی لحظه‌ای

ECU از اطلاعات TPS برای اجرای فرمان‌هایی مثل:

• Transient enrichment: افزودن سوخت لحظه‌ای هنگام فشار ناگهانی روی پدال؛

• Deceleration fuel cut-off: موقع رها کردن گاز و بسته شدن سریع دریچه، تزریق سوخت قطع یا کاهش می‌یابد؛
  این تصمیمات بدون TPS دقیق یا با TPS پرش‌دار منجر به لکنت، دود یا کندی پاسخ می‌شود.

5) هماهنگی با دیگر سنسورها (MAF, MAP, O2, RPM)

TPS به تنهایی کافی نیست؛ ECU هم‌زمان داده‌های MAF/MAP، سنسور اکسیژن، دور موتور (RPM) و دمای موتور را می‌گیرد و یک تصمیم تلفیقی می‌گیرد. به‌عنوان مثال، اگر MAF عددی نشان دهد ولی TPS نشان‌دهندهٔ WOT باشد، ECU ممکن است جهت ایمنی و جلوگیری از آغشته شدن مخلوط، اصلاح انجام دهد. TPS برای تشخیص حالات رانندگی (رانندگی آرام، شتاب‌گیری، پایداری) بسیار مهم است.

6) اثر بر عملکرد گیربکس اتوماتیک و کنترل دینامیک

در خودروهای با گیربکس اتوماتیک، ECU گیربکس (TCU) یا واحد کنترل یکپارچه از سیگنال TPS برای تعیین نقاط تعویض دنده استفاده می‌کند. باز شدن بیشتر دریچه معمولاً موجب تاخیر در تعویض و پایین نگه داشتن دور برای شتاب می‌شود. همچنین سیستم‌های کنترل پایداری و کنترل کشش (TCS/ESP) از TPS برای تشخیص خواست راننده و اعمال محدودیت‌ها استفاده می‌کنند.

7) نقش در سیستم‌های Drive-by-Wire (الکترونیکی)

در خودروهای مدرن با دریچهٔ الکترونیکی (throttle-by-wire)، به‌جای یک TPS منفرد ممکن است چند سنسور (pedal position sensor و throttle position sensor) وجود داشته باشند. در این معماری، ECU با خواندن موقعیت پدال و موقعیت واقعی دریچه (TPS) آنها را مقایسه می‌کند؛ اختلاف می‌تواند باعث ورود در حالت ایمنی (limp mode) بشود تا موتور از آسیب محافظت شود. در این سیستم‌ها معمولاً سنسورهای افزوده و تکرارپذیر (redundant) برای ایمنی وجود دارد.

8) عوارض و اثرات ناشی از مشکل در TPS

وقتی TPS درست عمل نکند، پیامدها واضح و متعددند: تاخیر در پاسخ به گاز، شتاب‌گیری نامنظم، افزایش مصرف سوخت، خاموشی در دور آرام، روشن شدن چراغ چک، کدهای خطای مرتبط، عملکرد غیرعادی گیربکس، کاهش عمر کاتالیزور به دلیل غنی/فقیر مکرر مخلوط و در مواقعی ورود ECU به حالت حفاظتی که توان خودرو را محدود می‌کند.

9) اهمیت خطی بودن و تکرارپذیری سیگنال

برای ECU مهم است که خروجی TPS خطی و بدون نوسان باشد؛ یعنی با باز شدن دریچه، ولتاژ یا سیگنال خروجی باید به‌صورت پیوسته و یکنواخت تغییر کند. هرگونه پرش، قله یا افت ناگهانی در سیگنال باعث تصمیم‌گیری اشتباه ECU می‌شود. به همین دلیل سنسورهای بدون تماس مثل Hall-effect یا سنسورهای چندترکیبی نسبت به پتانسیومترهای مکانیکی دوام و دقت بیشتری دارند.

10) کالیبراسیون، ریلرن و نگهداری

بعد از تعویض TPS یا باتری‌کشی در برخی خودروها، لازم است فرآیند «ری‌لرن» (relearn) یا کالیبراسیون دریچه انجام شود تا ECU مرجع بسته و باز را بداند. همچنین تمیز نگه داشتن دریچه گاز (رسوب‌زدایی) و بررسی سوکت/سیم‌کشی از موارد مهم پیشگیرانه است.

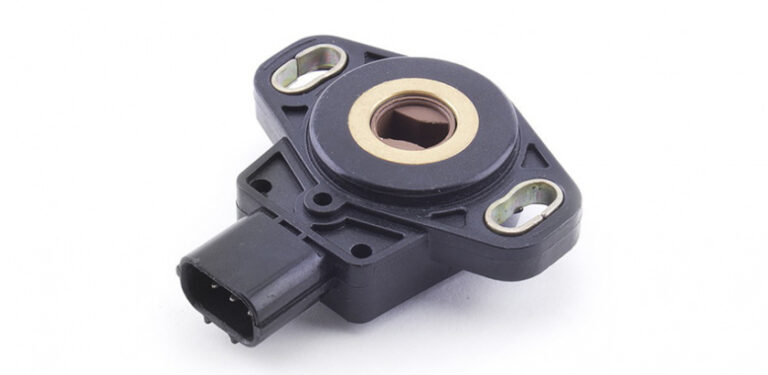

اجزای اصلی سنسور دریچه گاز

سنسور دریچه گاز از چند بخش کلیدی تشکیل شده که هر کدام نقشی حیاتی در عملکرد صحیح آن دارند. این اجزا طوری طراحی شده‌اند که با باز و بسته شدن دریچه گاز، زاویه و میزان بازشدن آن را به یک سیگنال الکتریکی قابل فهم برای ECU تبدیل کنند. اجزای اصلی عبارت‌اند از:

1) بدنه یا پوسته (Housing)

پوسته سنسور معمولاً از جنس پلاستیک مقاوم یا مواد کامپوزیتی ساخته می‌شود تا در برابر حرارت موتور، لرزش و رطوبت مقاومت کافی داشته باشد. این بخش وظیفه دارد قطعات داخلی مانند پتانسیومتر یا سنسور مغناطیسی را در برابر عوامل خارجی محافظت کند. بدنه همچنین محل اتصال سنسور به دریچه گاز است و باید آب‌بندی کامل داشته باشد تا آلودگی به داخل نفوذ نکند.

2) محور و اتصال مکانیکی (Throttle Shaft Coupling)

یکی از مهم‌ترین اجزای TPS، محور اتصال مکانیکی است. این قسمت مستقیماً به شفت دریچه گاز متصل می‌شود و با باز و بسته شدن آن حرکت می‌کند. حرکت این محور باعث تغییر در وضعیت پتانسیومتر یا میدان مغناطیسی (در مدل‌های بدون تماس) می‌شود و در نهایت سیگنال خروجی تغییر می‌کند. طراحی دقیق و روان این محور اهمیت زیادی دارد، چون هر گونه لقی یا گیرکردن می‌تواند باعث ارسال داده غلط شود.

3) المان حسگر (Sensing Element)

قلب اصلی TPS همین بخش است که نوع آن بسته به فناوری ساخت سنسور متفاوت است:

• پتانسیومتر (Potentiometer): رایج‌ترین نوع در خودروهای قدیمی‌تر است. یک مقاومت متغیر دارد که با حرکت محور دریچه تغییر می‌کند و ولتاژ خروجی متناسب با زاویه بازشدن تغییر می‌کند.

• سنسور اثر هال (Hall Effect Sensor): در خودروهای جدید بیشتر استفاده می‌شود. در این مدل قطعه‌ای مغناطیسی روی محور قرار می‌گیرد و با تغییر زاویه، میدان مغناطیسی تغییر می‌کند. حسگر این تغییرات را به سیگنال الکتریکی تبدیل می‌کند. مزیت این روش عدم تماس مکانیکی، دقت بیشتر و عمر طولانی‌تر است.

4) مدار الکترونیکی داخلی (Internal Circuitry)

این بخش شامل مقاومت‌ها، مبدل‌ها و گاهی تقویت‌کننده‌های سیگنال است. وظیفه مدار الکترونیکی، پایدارسازی ولتاژ خروجی و ارسال سیگنال استاندارد به ECU است. در برخی مدل‌ها حتی سیستم حفاظتی برای جلوگیری از ارسال نویز یا خطای الکتریکی نیز وجود دارد.

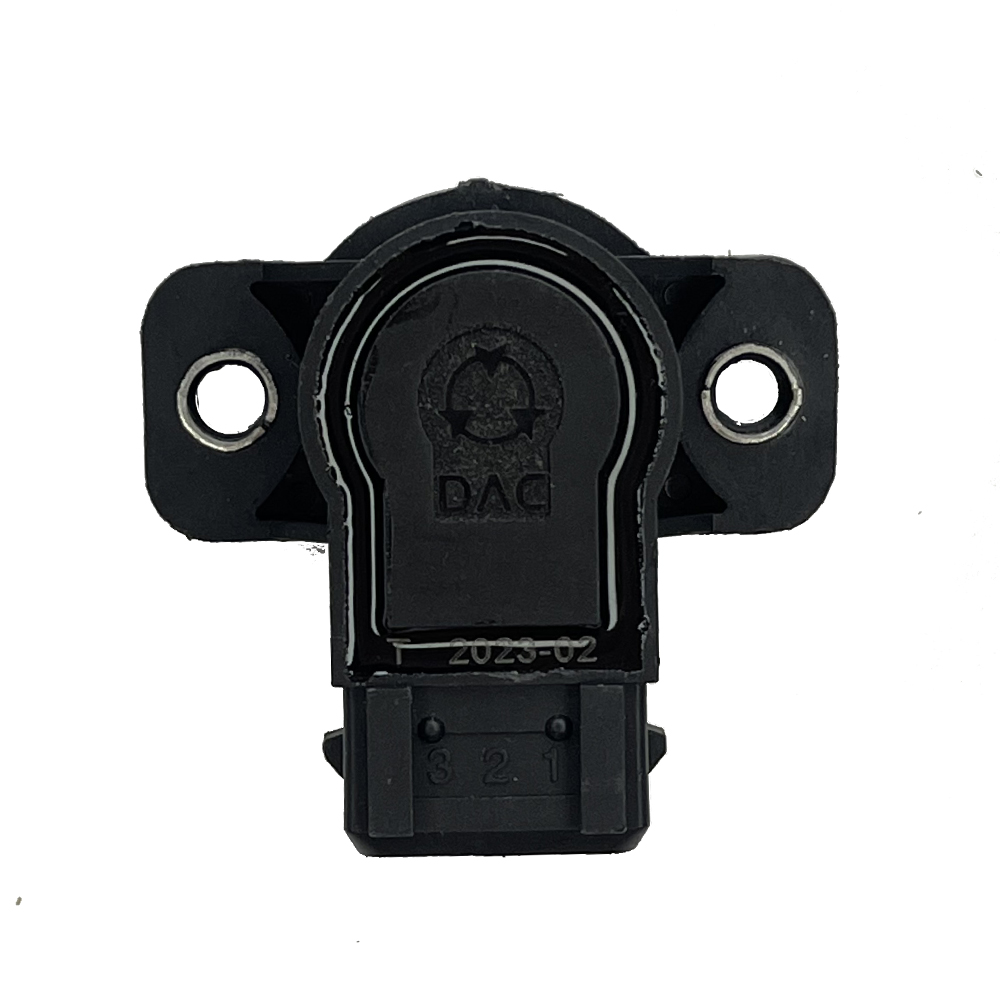

5) کانکتور و پایه‌های اتصال (Connector & Terminals)

TPS معمولاً دارای 3 تا 6 پایه است (بسته به نوع آن). این پایه‌ها شامل:

• پایه تغذیه (Vcc): معمولاً 5 ولت از ECU می‌گیرد.

• پایه زمین (GND): برای بستن مدار الکتریکی.

• پایه سیگنال خروجی (Signal): ولتاژ متغیر یا پالس دیجیتال را به ECU ارسال می‌کند.
  در مدل‌های پیشرفته، پایه‌های اضافی برای سیستم‌های دوگانه (redundant) یا کنترل دقیق‌تر هم وجود دارد. کیفیت و سلامت این کانکتورها اهمیت زیادی دارد، چون هرگونه سولفاته شدن یا شل بودن باعث خطاهای متعدد می‌شود.

6) فنر بازگرداننده (Return Spring)

در بسیاری از طراحی‌ها، یک فنر بازگرداننده کوچک در TPS وجود دارد که وظیفه دارد پس از رها کردن پدال، محور را به موقعیت بسته بازگرداند. این فنر باید انعطاف‌پذیر و مقاوم باشد تا در طول زمان خاصیت خود را از دست ندهد. خرابی این فنر باعث می‌شود دریچه به‌طور کامل بسته نشود و مصرف سوخت افزایش پیدا کند.

7) سیستم آب‌بندی (Sealing & Insulation)

از آنجا که TPS در مجاورت دمای بالا، رطوبت و گردوغبار کار می‌کند، معمولاً از واشرهای سیلیکونی یا اورینگ برای آب‌بندی استفاده می‌شود. همچنین پوشش‌های عایق داخلی برای جلوگیری از نفوذ رطوبت به مدار الکترونیکی به کار می‌روند.

علائم خرابی سنسور TPS

سنسور دریچه گاز وظیفه دارد میزان باز و بسته شدن دریچه گاز را به‌صورت لحظه‌ای به ECU گزارش دهد تا بر اساس آن مقدار سوخت و هوا تنظیم شود. اگر این سنسور خراب شود یا داده‌های اشتباه ارسال کند، موتور دچار مشکلات متعددی می‌شود که راننده خیلی زود متوجه آن خواهد شد. مهم‌ترین علائم خرابی عبارت‌اند از:

1) شتاب‌گیری ضعیف و ناپایدار

یکی از واضح‌ترین نشانه‌ها، کاهش قدرت موتور در هنگام فشردن پدال گاز است. ممکن است خودرو با تأخیر به گاز دادن واکنش نشان دهد یا شتاب آن نوسانی باشد. دلیل این مشکل این است که ECU اطلاعات اشتباه از TPS دریافت می‌کند و مقدار سوخت تزریق‌شده متناسب با نیاز واقعی موتور نیست.

2) افزایش مصرف سوخت

وقتی TPS درست عمل نکند، مخلوط سوخت و هوا از حالت بهینه خارج می‌شود. در بسیاری از مواقع ECU سوخت بیشتری از حد نیاز به محفظه احتراق تزریق می‌کند. نتیجه این مسئله افزایش مصرف سوخت و کاهش راندمان خودرو است.

3) خاموش شدن ناگهانی موتور

یکی از علائم خطرناک خرابی TPS، خاموش شدن موتور در حین حرکت یا در حالت خلاص است. به‌خصوص در شرایطی مثل توقف پشت چراغ قرمز یا هنگام کاهش سرعت. این اتفاق به دلیل ارسال سیگنال نادرست به ECU رخ می‌دهد و ممکن است موتور به‌طور کامل خاموش شود.

4) لرزش و ریپ زدن موتور

وقتی TPS دچار مشکل می‌شود، ECU در زمان‌بندی پاشش سوخت و جرقه‌زنی خطا می‌کند. این مسئله باعث لرزش موتور در دور آرام (Idle) یا حتی ریپ زدن در هنگام رانندگی می‌شود. این حالت به‌ویژه در سربالایی‌ها یا هنگام شتاب‌گیری بیشتر خود را نشان می‌دهد.

5) روشن شدن چراغ چک (Check Engine Light)

یکی از اولین نشانه‌ها که راننده متوجه می‌شود، روشن شدن چراغ چک روی صفحه کیلومتر است. وقتی TPS سیگنال‌های خارج از محدوده نرمال ارسال کند، ECU خطا را ثبت کرده و چراغ چک را روشن می‌کند. در این حالت معمولاً با دستگاه دیاگ می‌توان کد خطای مربوط به TPS را مشاهده کرد.

6) گیر کردن دور موتور در حالت بالا یا پایین

اگر TPS در وضعیت باز یا بسته گیر کند، ECU تصور می‌کند پدال گاز همچنان فشرده یا رهاست. در نتیجه ممکن است دور موتور به‌طور غیرعادی بالا بماند یا خیلی پایین بیاید و نزدیک به خاموشی باشد. این علامت یکی از مهم‌ترین نشانه‌های خرابی مکانیکی یا الکترونیکی TPS است.

7) کاهش عملکرد در حالت کروز کنترل

در خودروهایی که مجهز به سیستم کروز کنترل هستند، TPS نقش حیاتی دارد. خرابی آن می‌تواند باعث اختلال در عملکرد کروز شود، به‌طوری‌که سرعت خودرو ثابت نماند یا سیستم به‌طور خودکار غیرفعال شود.

8) مشکل در استارت اولیه خودرو

گاهی اوقات خرابی TPS باعث می‌شود خودرو در استارت سرد یا گرم به سختی روشن شود. چون ECU نمی‌تواند نسبت صحیح سوخت و هوا را برای شروع به کار موتور تنظیم کند.

خرابی سنسور دریچه گاز می‌تواند با علائمی مثل شتاب ضعیف، افزایش مصرف سوخت، لرزش موتور، خاموش شدن ناگهانی و روشن شدن چراغ چک همراه باشد. نادیده گرفتن این نشانه‌ها نه‌تنها باعث افزایش هزینه سوخت و تعمیرات می‌شود، بلکه می‌تواند خطرات ایمنی جدی نیز به دنبال داشته باشد. بنابراین توصیه می‌شود در صورت مشاهده هر یک از این علائم، خودرو سریعاً توسط مکانیک یا دستگاه دیاگ بررسی شود.

راهکارهای نگهداری و افزایش عمر سنسور دریچه گاز

برای افزایش طول عمر سنسور TPS می‌توان چند اقدام پیشگیرانه انجام داد:

• تمیز نگه داشتن دریچه گاز: رسوبات و آلودگی‌ها می‌توانند حرکت دریچه و عملکرد سنسور را مختل کنند.

• بازرسی دوره‌ای سوکت و سیم‌کشی: شل شدن اتصالات یا سولفاته شدن می‌تواند باعث ارسال سیگنال اشتباه شود.

• استفاده از قطعات اصلی: در زمان تعویض، بهتر است از سنسورهای اورجینال استفاده شود تا دقت عملکرد حفظ شود.

• سرویس دوره‌ای سیستم انژکتور و دریچه گاز: این کار مانع از فشار اضافی روی سنسور می‌شود.

• تعویض به موقع در صورت خرابی: بی‌توجهی به خرابی TPS می‌تواند مشکلات بیشتری در موتور ایجاد کند.

جمع‌بندی

سنسور دریچه گاز (TPS Sensor) یکی از حیاتی‌ترین سنسورهای موجود در خودروهای امروزی است که نقش اساسی در مدیریت موتور ایفا می‌کند. این قطعه کوچک اما مهم زاویه باز شدن دریچه گاز را به سیگنال الکتریکی تبدیل کرده و به ECU ارسال می‌کند تا میزان پاشش سوخت، زمان جرقه‌زنی و سایر پارامترهای حیاتی موتور تنظیم شوند. خرابی این سنسور می‌تواند باعث علائمی مانند روشن شدن چراغ چک، افزایش مصرف سوخت، شتاب‌گیری ضعیف، نوسان دور موتور و حتی خاموشی ناگهانی شود.

توجه به سلامت TPS نه تنها باعث افزایش عمر موتور و کاهش مصرف سوخت می‌شود، بلکه رانندگی نرم‌تر، شتاب بهتر و کاهش آلایندگی را نیز به همراه دارد. نگهداری صحیح از دریچه گاز، بررسی دوره‌ای سیم‌کشی و استفاده از قطعات اصلی از مهم‌ترین اقدامات برای افزایش عمر مفید این سنسور به شمار می‌روند.

در نهایت می‌توان گفت که سنسور دریچه گاز مانند یک پل ارتباطی میان راننده و ECU عمل می‌کند؛ فشاری که راننده بر پدال گاز وارد می‌کند تنها زمانی به یک واکنش سریع و دقیق در موتور تبدیل می‌شود که TPS سالم و دقیق کار کند. پس اگر راننده‌ای به دنبال راندمان بالا و کاهش هزینه‌های اضافی است، نباید از اهمیت این سنسور غافل شود.
