رگولاتور ولتاژ خودرو ( نگهبان ایمن برق ماشین)

رگولاتور ولتاژ (Voltage Regulator) یکی از قطعات کلیدی در مدار شارژ خودرو است که کمتر در نگاه عامه دیده می‌شود اما تأثیرش بر سلامت باتری، قطعات الکترونیکی و عملکرد کلی خودرو بسیار زیاد است. در خودروهای امروز، دینام (آلترناتور) انرژی الکتریکی مورد نیاز را تولید می‌کند اما ولتاژ خامِ خروجی دینام بدون کنترل می‌تواند نوسان فراوان داشته باشد — از ولتاژ زیر نیاز باتری تا ولتاژهای بیش از حد که باعث آسیب به سلول‌های باتری و مدارهای حساس می‌شود. رگولاتور ولتاژ وظیفه دارد خروجی دینام را در محدوده‌ای ثابت و امن نگه دارد تا باتری همیشه شارژ مناسب داشته باشد و مصرف‌کننده‌های الکتریکی خودرو (ECU، پمپ‌ها، چراغ‌ها و…) از نوسان و آسیب در امان بمانند.

در بسیاری از خودروهای مدرن، رگولاتور ولتاژ به‌صورت یک ماژول الکترونیکی داخل پوستهٔ دینام نصب می‌شود (رگولاتور داخلی) و در برخی خودروهای قدیمی یا خاص، رگولاتور به‌صورت جداگانه و خارجی قرار دارد. عملکرد صحیح این قطعه ارتباط مستقیم با عمر باتری، پایداری نور چراغ‌ها، عملکرد سیستم‌های الکترونیکی و حتی ایمنی خودرو دارد؛ بنابراین شناخت چگونگی کارکرد، علائم خرابی و شیوه‌های نگهداری آن برای هر راننده و سرویس‌کار بسیار ضروری است.

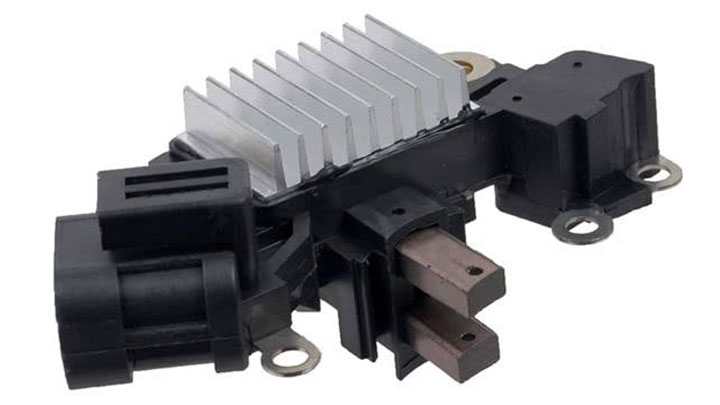

رگولاتور ولتاژ چیست و چگونه کار می‌کند؟

رگولاتور ولتاژ یک مدار الکترونیکی است که مقدار ولتاژ خروجی دینام را پایش و تنظیم می‌کند تا همیشه در یک بازهٔ تعیین‌شده بماند. اساس کار در خودروهای معمولی بر پایهٔ کنترل جریان میدان (field current) روتور دینام است: وقتی روتور میدان با جریان مناسب تحریک می‌شود، دینام ولتاژ مشخصی تولید می‌کند؛ رگولاتور با افزایش یا کاهش جریان میدان، مقدار ولتاژ خروجی را به سطح مطلوب (معمولاً بین حدود 13.8 تا 14.8 ولت برای خودروهای 12 ولتی) می‌رساند.

مراحل کلی کار بدین شکل است: رگولاتور ولتاژ سطح ولتاژ باتری و خروجی دینام را اندازه می‌گیرد (با یک سیم حسگر یا از طریق خروجی مستقیم)، آن را با مقدار مرجع داخلی مقایسه می‌کند، سپس با مدولاسیون (قطع و وصل یا کنترل پیوسته) جریان تغذیهٔ سیم‌پیچ میدان روتور را تنظیم می‌نماید. به‌این‌ترتیب وقتی بار الکتریکی بالا می‌رود (مثلاً کولر روشن، چراغ‌ها، بخاری و موارد دیگر)، رگولاتور میدان را قوی‌تر می‌کند تا ولتاژ افت نکند؛ در مقابل اگر ولتاژ تمایل به افزایش داشته باشد، جریان میدان را کاهش می‌دهد تا از شارژ بیش از حد جلوگیری شود.

در رگولاتورهای مدرن از قطعات نیمه‌هادی (ترانزیستورها، MOSFET/IGBT) و مدارهای کنترلی دقیق استفاده می‌شود؛ علاوه بر تنظیم ولتاژ، این ماژول‌ها معمولاً دارای محافظت‌هایی مانند حفاظت در برابر دمای بالا (thermal shutdown)، حفاظت در برابر اتصال کوتاه و مدارهای تشخیص بار دشارژ ناگهانی (load dump protection) هستند.

اجزای اصلی رگولاتور ولتاژ

رگولاتور ولتاژ از چند بخش الکترونیکی و الکتریکی تشکیل می‌شود که هر کدام نقشی مشخص در عملکرد پایدار دارند:

1. مدار حسگر ولتاژ (Voltage Sensing): سیم یا ورودی مشخصی که ولتاژ باتری/خروجی دینام را می‌خواند و آن را به مدار کنترل می‌فرستد. دقت این حسگر تعیین‌کنندهٔ کیفیت تنظیم است.

2. واحد کنترل (Control Circuit): شامل پردازشگر ساده یا مدار آنالوگ که ولتاژ خوانده‌شده را با مرجع داخلی مقایسه و فرمان لازم را تولید می‌کند.

3. اپتوترانزیستور/ترانزیستور خروجی (Power Switch): عنصر قدرتی که جریان میدان روتور را قطع و وصل یا به‌صورت PWM تنظیم می‌کند. در رگولاتورهای جدید از MOSFET یا IGBT استفاده می‌شود.

4. مدار حفاظتی: شامل حفاظت دمایی، حفاظت در برابر جریان بیش‌ازحد، حفاظت از نوسانات ناگهانی (load dump) و در برخی موارد صافی نویز.

5. کانکتورها و سیم‌کشی: پایه‌های برق و پایهٔ sense که به باتری/دینام متصل می‌شوند؛ کیفیت و اتصال صحیح این کانکتورها برای عملکرد مطلوب ضروری است.

6. مدار اندیکاتور/چراغ شارژ (در برخی طراحی‌ها): مداراتی که سیگنال «لامپ شارژ» روی داشبورد را تأمین می‌کنند تا وضعیت شارژ نمایش داده شود.

در رگولاتورهای داخلی، همهٔ این عناصر روی یک هیت‌سینک کوچک و درون پوستهٔ آلترناتور قرار دارند؛ بنابراین گرمازدگی و دسترسی برای تعمیر در محل محدود است. در طراحی‌های قدیمی‌تر رگولاتور خارجی داشتیم که عیب‌یابی و تعویض آن ساده‌تر ولی نگهداری سیم‌کشی پیچیده‌تر بود.

نقش رگولاتور در عملکرد و ایمنی خودرو

رگولاتور ولتاژ تنها یک قطعهٔ کنترلی نیست؛ نقش‌های آن مستقیم روی عملکرد کلی خودرو و ایمنی اثر می‌گذارد:

• محافظت از باتری: جلوگیری از شارژ بیش از حد (overcharge) که باعث جوش آمدن، تبخیر الکترولیت، باد کردن یا کاهش عمر باتری می‌شود، و نیز جلوگیری از کم‌شارژی مداوم که عمر باتری را کوتاه می‌کند.

• حفظ سلامت ECU و مدارات حساس: مدارات الکترونیکی خودرو، سنسورها و ماژول‌ها به ولتاژ پایدار نیاز دارند؛ نوسان یا پیک ولتاژ می‌تواند منجر به خطاهای نرم‌افزاری، سوختن المان‌های نیمه‌هادی یا عملکرد نامطمئن شود.

• پایداری کارکرد مصرف‌کننده‌ها: چراغ‌ها، پمپ‌ها، فن رادیاتور و سایر مصرف‌کننده‌ها در ولتاژ مناسب بهتر و مؤثرتر کار می‌کنند؛ افت ولتاژ باعث کم‌نور شدن چراغ‌ها و عملکرد ضعیف مصرف‌کننده‌ها می‌شود.

• امنیت عملکردی در شرایط بار بالا: در شرایطی مانند استفاده همزمان بخاری، کولر و چراغ‌ها، رگولاتور تضمین می‌کند دینام توان تولید کافی و پایدار داشته باشد و از وابستگی بیش از حد به باتری و افت ولتاژ جلوگیری شود.

• پیشگیری از آسیب‌های ناشی از Load Dump: گسستگی ناگهانی باتری یا سیم‌کشی می‌تواند باعث پیک ولتاژ شدید شود؛ رگولاتورهای مدرن با مدارات محافظتی از عبور این پیک و آسیب به ECU جلوگیری می‌کنند.

علائم خرابی رگولاتور ولتاژ

شناسایی زودهنگام خرابی رگولاتور جلوی آسیب‌های بعدی را می‌گیرد. رایج‌ترین نشانه‌ها عبارت‌اند از:

1. ولتاژ شارژ غیرطبیعی با موتور روشن: اندازه‌گیری ولتاژ باتری با موتور روشن باید حدود 13.8–14.8 ولت باشد. اگر کمتر از ~13.0 ولت است یعنی شارژ ناکافی؛ اگر بالای ~15.0 ولت است یعنی شارژ بیش از حد — هردو نشان‌دهندهٔ مشکل در رگولاتور یا دینام‌اند.

2. نوسان یا جهش عقربه آمپر/ولتاژ: پرش‌های مداوم یا نوسان شدید عقربه نشان از رگولاتور معیوب یا اتصالات ضعیف sense دارد.

3. چراغ اخطار شارژ روی داشبورد روشن می‌ماند: حتی اگر باتری سالم به‌نظر برسد، روشن ماندن لامپ شارژ نشانهٔ خطا در مدار شارژ یا رگولاتور است.

4. باتری زود خراب می‌شود یا باد می‌کند: شارژ بیش از حد باعث تبخیر الکترولیت، افزایش فشار و در نهایت ورم باتری یا خرابی سلول‌ها می‌شود.

5. علائم برقی غیرعادی: کم‌نور شدن چراغ‌ها در بعضی شرایط، خاموش و روشن شدن لوازم برقی، یا اختلال در ECU ممکن است حاصل نوسانات ولتاژ باشد.

6. بوی سوختگی یا داغ شدن بیش‌ازحد دینام/رگولاتور: مدار قدرت رگولاتور در اثر کارکرد ناقص یا اتصال نامناسب می‌تواند بیش از حد داغ شود.

7. فیوزهای مربوطه پیاپی می‌سوزند یا کانکتورها ذوب می‌شوند: این موارد می‌تواند علامت جریان‌های غیرطبیعی و خطا در کنترل جریان میدان باشد.

روش‌های تست سریع و راهکارهای عیب‌یابی

قبل از تعویض، با چند تست ساده می‌توان تشخیص داد مشکل از رگولاتور است یا قطعات دیگر:

1. اندازه‌گیری ولتاژ باتری با موتور خام و روشن: با مولتی‌متر، ولتاژ باتری خاموش معمولاً ~12.4–12.8V برای باتری سالم است. با موتور روشن باید ~13.8–14.8V باشد. اگر ولتاژ خارج از این بازه است مشکل در مدار شارژ است.

2. مشاهده تغییر ولتاژ با افزایش بار: کولر، چراغ‌ها و بخاری را روشن کنید؛ اگر ولتاژ افت شدید یا پرش دارد، رگولاتور یا کابل sense مشکل دارد.

3. بررسی اتصالات و جرم‌زدایی ترمینال‌ها: گاهی اوقات مشکل از کانکتور پوسیده یا سیم کنده است نه رگولاتور. اتصال بد باعث خوانش غلط ولتاژ می‌شود.

4. تست دینام در کارگاه: دستگاه تست آلترناتور می‌تواند نشان دهد آیا مشکل از دیودها، براش‌ها، روتور یا رگولاتور است.

5. بررسی دمای رگولاتور: داغ شدن بیش‌ازحد می‌تواند نشان‌دهندهٔ کارکرد ناصحیح یا بار اضافی باشد.

نکتهٔ ایمنی: هنگام انجام تست‌ها دقت کن مولتی‌متر و اتصالات ایمن باشند و از تماس با قطعات دوار یا هیت‌سینک داغ خودداری کن.

نگهداری و راهکارهای افزایش عمر رگولاتور ولتاژ

چند اقدام ساده می‌تواند عمر رگولاتور و کل سیستم شارژ را افزایش دهد:

1. بررسی و تمیز کردن اتصالات باتری و دینام: اکسیداسیون یا شل شدن ترمینال‌ها باعث افت ولتاژ حسگر و خوانش نادرست می‌شود.

2. حفظ سلامت باتری: باتری ضعیف یا با مقاومت داخلی بالا فشار مضاعفی روی دینام و رگولاتور می‌آورد؛ باتری را مطابق توصیه سازنده نگهداری و در صورت نیاز تعویض کن.

3. تنظیم دقیق تسمه دینام (کتی): تسمه شل یا سفت باعث کاهش خروجی دینام یا افزایش بار مکانیکی می‌شود.

4. جلوگیری از اضافه‌بارهای الکتریکی غیرمعمول: نصب تجهیزات صوتی یا لوازم برقی با مصرف بالا بدون تقویت مدار شارژ می‌تواند عمر رگولاتور را کاهش دهد. در صورت نیاز به مصرف اضافی، از یک دینام قوی‌تر یا سیستم شارژ تقویت‌شده استفاده کن.

5. انتخاب قطعات با کیفیت در تعمیرات: رگولاتور و دینام با کیفیت بالا و از برندهای معتبر، عملکرد و پایداری بهتری ارائه می‌دهند.

6. بررسی دوره‌ای در سرویس‌ها: در سرویس‌های دوره‌ای از سالم بودن دیودهای دینام، براش‌ها و هیت‌سینک رگولاتور اطمینان حاصل کن.

7. محافظت در برابر رطوبت و آلودگی: اگر خودرو در شرایط محیطی سخت کار می‌کند، محافظت یا جابجایی رگولاتور به مکان ایمن‌تر (در صورت امکان) می‌تواند کمک کند.

جمع‌بندی

رگولاتور ولتاژ، هرچند نامش کمتر به گوش رانندهٔ معمولی می‌خورد، اما نقش آن در تضمین سلامت باتری و پایداری الکتریکی خودرو حیاتی است. این قطعه با کنترل جریان میدان دینام خروجی را در محدودهٔ امن نگه می‌دارد تا باتری نه بیش‌شارژ شود و نه بی‌کفایت بماند؛ هر دو حالت می‌توانند هزینه‌های سنگین تعمیر یا جایگزینی اجزا را به دنبال داشته باشند. خرابی رگولاتور معمولاً با علائمی مانند ولتاژ شارژ غیرطبیعی، نوسان آمپر، روشن ماندن چراغ شارژ، یا باد کردن باتری ظاهر می‌شود و تشخیص زودهنگام این نشانه‌ها جلوی خسارت‌های بعدی را می‌گیرد.

عیب‌یابی صحیح شامل اندازه‌گیری ولتاژ با موتور روشن، بررسی اتصالات sense، و تست دینام در کارگاه است؛ در بسیاری از موارد مشکل از اتصالات یا باتری معیوب است و نه مستقیماً رگولاتور، اما در صورت اثبات خرابی باید رگولاتور (یا در برخی موارد کل دینام) تعویض شود. برای افزایش عمر این ماژول، مراقبت از باتری، تنظیم درست تسمه دینام، جلوگیری از اضافه‌بارهای الکتریکی و استفاده از قطعات باکیفیت توصیه می‌شود.

در خودروهای امروزی که مدارهای الکترونیکی حساس فراوانی دارند، یک رگولاتور سالم یعنی حفاظت از ECU، سنسورها و اجزای الکترونیک در برابر نوسانات ولتاژ؛ بنابراین توجه به سلامت سیستم شارژ از واجبات نگهداری خودروست. اگر در خودرویت هرگونه علامت مربوط به شارژ دیدی—نوسان ولتاژ، چراغ شارژ، یا کاهش عمر باتری—سریعاً بررسی مدار شارژ را در دستور کار قرار بده تا هزینه‌های بزرگ بعدی را جلوگیری کرده باشی.
