جعبه فیوز خودرو – اجزا، کاربرد، انواع فیوزها و نشانه‌های خرابی

سیستم برق خودرو یکی از حساس‌ترین و پیچیده‌ترین بخش‌های هر وسیله نقلیه مدرن است. از روشن شدن چراغ‌ها و راه‌انداز موتور گرفته تا کارکرد کولر، بخاری، سیستم صوتی و حتی واحد کنترل الکترونیکی (ECU)، همگی وابسته به جریان برق هستند. اما نکته مهم اینجاست که همین جریان الکتریکی اگر بدون کنترل وارد مدار شود، می‌تواند به سرعت باعث خرابی و سوختن قطعات حیاتی خودرو شود. اینجاست که نقش جعبه فیوز خودرو پررنگ می‌شود.

جعبه فیوز به عنوان یک مرکز محافظتی عمل می‌کند و وظیفه دارد در برابر اضافه‌بار یا اتصال کوتاه، جریان برق را قطع کرده و از آسیب رسیدن به اجزای گران‌قیمت خودرو جلوگیری کند. در واقع هر فیوز داخل این جعبه، مانند یک نگهبان برای مدار مشخصی طراحی شده و در صورت بروز خطر، قبل از اینکه آسیبی جدی به خودرو برسد، عمل می‌کند.

بسیاری از رانندگان تا زمانی که مشکلی برای خودرو پیش نیاید، توجهی به جعبه فیوز ندارند؛ اما کافی است یک فیوز کوچک بسوزد تا عملکرد بخشی از سیستم خودرو، مانند چراغ‌ها یا برف‌پاک‌کن‌ها، کاملاً مختل شود. همین موضوع نشان می‌دهد که جعبه فیوز نه‌تنها یک قطعه ساده نیست، بلکه نقشی حیاتی در ایمنی و کارکرد صحیح خودرو ایفا می‌کند.

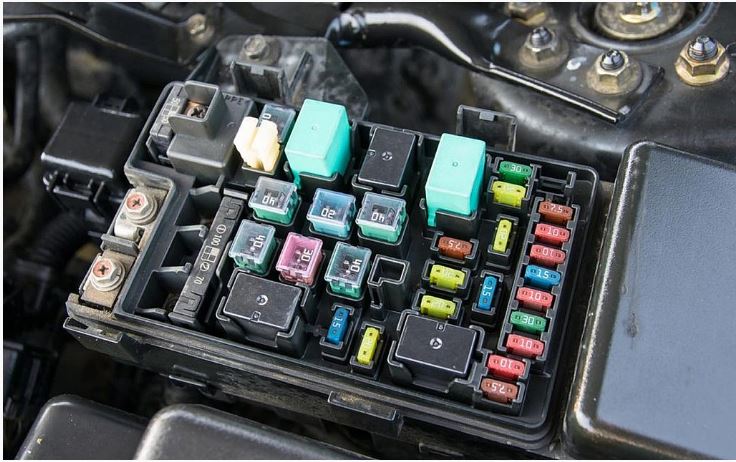

در خودروهای امروزی، جعبه فیوزها معمولاً در چند بخش مختلف مانند محفظه موتور یا زیر داشبورد قرار دارند و شامل انواع فیوزها و رله‌ها می‌شوند. آشنایی با اجزای جعبه فیوز، کاربردهای آن، انواع فیوزهای مورد استفاده و نشانه‌های خرابی، می‌تواند به رانندگان کمک کند تا در مواقع اضطراری سریع‌تر مشکل را شناسایی و برطرف کنند.

در این مطلب قصد داریم به صورت کامل و تخصصی به بررسی جعبه فیوز خودرو بپردازیم؛ از معرفی اجزا و کاربردها گرفته تا شناخت انواع فیوزها و علائم خرابی یا سوختن آن‌ها. اگر می‌خواهید درک بهتری از اهمیت این بخش به دست آورید و یاد بگیرید چگونه با چند بررسی ساده از هزینه‌های سنگین تعمیرات برقی خودرو جلوگیری کنید، تا انتهای این مطلب با ما همراه باشید.

اجزای اصلی جعبه فیوز خودرو

1. فیوزها (Fuses)

فیوزها مهم‌ترین بخش جعبه فیوز هستند. هر فیوز برای محافظت از یک مدار الکتریکی خاص طراحی شده است؛ مثلاً فیوز چراغ‌ها، فیوز برف‌پاک‌کن، فیوز کولر یا فیوز سیستم صوتی. وظیفه اصلی فیوز این است که در صورت افزایش بیش از حد جریان (Over Current) یا اتصال کوتاه (Short Circuit)، مسیر برق را قطع کند تا قطعات گران‌قیمت دچار آسیب نشوند. فیوزها معمولاً رنگ‌بندی و ظرفیت‌های مختلفی دارند (مثل 10 آمپر قرمز، 15 آمپر آبی، 20 آمپر زرد) تا به‌راحتی شناسایی شوند.

2. رله‌ها (Relays)

در کنار فیوزها، داخل جعبه فیوز تعدادی رله نیز وجود دارد. رله‌ها نوعی کلید برقی هستند که می‌توانند جریان‌های قوی را با استفاده از یک فرمان ضعیف کنترل کنند. برای مثال، روشن و خاموش شدن فن رادیاتور، پمپ بنزین یا بخاری شیشه عقب معمولاً از طریق رله‌ها انجام می‌شود. خرابی یک رله می‌تواند منجر به کار نکردن کامل یک سیستم شود، حتی اگر فیوز آن سالم باشد.

3. پایه فیوز و سوکت‌ها (Fuse Holders & Sockets)

برای نصب و نگهداری فیوزها و رله‌ها، از پایه‌ها و سوکت‌های مخصوص استفاده می‌شود. این بخش‌ها جریان برق را به مدارهای مختلف توزیع می‌کنند. اگر پایه یا سوکت‌ها دچار شل‌شدگی، زنگ‌زدگی یا داغ شدن شوند، ممکن است برق‌رسانی به مدار مربوطه مختل گردد، حتی در شرایطی که خود فیوز سالم باشد.

4. سیم‌کشی داخلی (Internal Wiring)

جعبه فیوز تنها محلی برای قرار گرفتن فیوزها نیست، بلکه به کمک سیم‌کشی داخلی وظیفه انتقال و توزیع برق بین مدارها را هم بر عهده دارد. این سیم‌ها به صورت دقیق طراحی شده‌اند تا از منبع تغذیه (باتری و دینام) برق را به قسمت‌های مختلف خودرو منتقل کنند. هرگونه آسیب یا قطعی در این بخش می‌تواند کل مدار را از کار بیندازد.

5. کاور یا درپوش جعبه فیوز (Fuse Box Cover)

کاور جعبه فیوز علاوه بر محافظت از فیوزها در برابر گرد و غبار، رطوبت و ضربه، یک نقش مهم دیگر هم دارد: راهنمای کاربر. معمولاً روی درپوش جعبه فیوز، دیاگرام یا نقشه‌ای از جایگاه هر فیوز و رله درج شده است. این راهنما به راننده یا تعمیرکار کمک می‌کند تا سریع‌تر فیوز معیوب را شناسایی و تعویض کند.

6. واحد کنترل مرکزی (در خودروهای مدرن)

در خودروهای جدیدتر، جعبه فیوز صرفاً یک محفظه ساده نیست؛ بلکه شامل یک ماژول الکترونیکی است که می‌تواند وظایف پیچیده‌تری مانند مدیریت مصرف برق، تشخیص خطا و ارسال اطلاعات به ECU را انجام دهد. این نوع جعبه فیوزها معمولاً به نام Power Distribution Unit (PDU) یا Body Control Module (BCM) شناخته می‌شوند.

🔧 در مجموع، اجزای جعبه فیوز هرکدام به‌طور هماهنگ عمل می‌کنند تا سیستم برق خودرو ایمن، پایدار و بدون مشکل کار کند. آشنایی رانندگان با این اجزا می‌تواند به شناسایی سریع خرابی‌ها و صرفه‌جویی در زمان و هزینه کمک زیادی کند.

کاربرد جعبه فیوز در خودرو

• حفاظت از تجهیزات برقی در برابر سوختگی ناشی از جریان بیش از حد.

• تسهیل عیب‌یابی سیستم برق خودرو؛ کافی است فیوز سوخته بررسی شود تا مشکل سریع‌تر شناسایی گردد.

• ایجاد امکان جداسازی هر مدار به صورت مستقل؛ این ویژگی باعث می‌شود که خرابی در یک قسمت (مثلاً چراغ‌ها) سایر بخش‌ها (مثل سیستم صوتی) را مختل نکند.

• افزایش طول عمر قطعات الکترونیکی خودرو از طریق پیشگیری از آسیب‌های برقی.

انواع فیوزها در جعبه فیوز خودرو

فیوزها در خودرو بسته به طراحی و تکنولوژی، انواع مختلفی دارند که هر کدام برای مدارهای خاصی مورد استفاده قرار می‌گیرند. شناخت این فیوزها کمک می‌کند راننده یا تعمیرکار در مواقع خرابی سریع‌تر مشکل را شناسایی و رفع کند. در ادامه مهم‌ترین انواع فیوزها را بررسی می‌کنیم:

1. فیوز تیغه‌ای (Blade Fuse)

پرکاربردترین نوع فیوز در خودروهای امروزی، فیوز تیغه‌ای است. این فیوزها به شکل مستطیل کوچک با دو پایه فلزی طراحی شده‌اند که به راحتی داخل سوکت جعبه فیوز قرار می‌گیرند.

• ویژگی‌ها:

  • اندازه‌های مختلف (مینی، میکرو، استاندارد و ماکسی).

  • رنگ‌بندی استاندارد (قرمز 10 آمپر، آبی 15 آمپر، زرد 20 آمپر و …).

  • به راحتی قابل تعویض توسط راننده.

• کاربردها: سیستم روشنایی، برف‌پاک‌کن، کولر، سیستم صوتی و بسیاری از بخش‌های برقی خودرو.

2. فیوز استوانه‌ای یا شیشه‌ای (Glass Tube Fuse)

این فیوزها بیشتر در خودروهای قدیمی یا بعضی از تجهیزات جانبی خودرو استفاده می‌شوند. فیوز استوانه‌ای به شکل یک لوله شیشه‌ای کوچک است که داخل آن یک سیم نازک قرار دارد.

• ویژگی‌ها:

  • امکان مشاهده مستقیم سیم داخلی برای تشخیص سوختن.

  • مقاومت کمتر در برابر لرزش نسبت به فیوز تیغه‌ای.

• کاربردها: خودروهای کلاسیک، تجهیزات صوتی قدیمی یا بخش‌هایی که هنوز از طراحی سنتی استفاده می‌کنند.

3. فیوز ماکسی (Maxi Fuse)

این فیوزها ابعاد بزرگ‌تری نسبت به فیوزهای معمولی دارند و برای مدارهایی با جریان بالا طراحی شده‌اند.

• ویژگی‌ها:

  • تحمل جریان بالا (تا 100 آمپر یا بیشتر).

  • بیشتر در مدارهای اصلی و پرمصرف خودرو استفاده می‌شوند.

• کاربردها: سیستم استارت، کولر خودرو، فن رادیاتور، پمپ بنزین و مدارهای اصلی برق.

4. فیوز مینی و میکرو (Mini & Micro Fuse)

با پیشرفت فناوری و کوچک شدن قطعات خودرو، فیوزهای مینی و میکرو جایگزین فیوزهای بزرگ‌تر شدند.

• ویژگی‌ها:

  • اندازه کوچک و اشغال فضای کمتر در جعبه فیوز.

  • همانند فیوزهای تیغه‌ای رنگ‌بندی استاندارد دارند.

• کاربردها: خودروهای مدرن و سیستم‌هایی با طراحی فشرده‌تر.

5. فیوز حرارتی (Thermal Fuse یا Circuit Breaker)

برخی خودروها به جای فیوزهای یکبار مصرف از فیوزهای حرارتی یا قطع‌کننده خودکار استفاده می‌کنند. این فیوزها بعد از خنک شدن دوباره به مدار باز می‌گردند.

• ویژگی‌ها:

  • قابلیت استفاده مجدد.

  • محافظت بهتر در برابر بارهای لحظه‌ای و موقت.

• کاربردها: کولر خودرو، سیستم شیشه‌بالابر برقی یا بخش‌هایی که احتمال اضافه‌بار موقتی در آن‌ها وجود دارد.

6. فیوزهای مخصوص (Specialty Fuses)

برخی از خودروهای جدید دارای فیوزهای خاص با طراحی متفاوت هستند. این فیوزها معمولاً در مدارهای حساس مثل ایربگ، ECU، سیستم ABS یا تجهیزات ایمنی به‌کار می‌روند.

• ویژگی‌ها:

  • حساسیت بالا و طراحی ویژه برای مدارهای ایمنی.

  • گاهی توسط کاربر عادی قابل تعویض نیستند و نیاز به تعمیرکار متخصص دارند.

🔧 در مجموع، فیوزها قلب سیستم محافظتی جعبه فیوز خودرو محسوب می‌شوند. انتخاب صحیح نوع و ظرفیت فیوز اهمیت زیادی دارد، زیرا استفاده از فیوز نامناسب (مثلاً فیوز با آمپر بالاتر از مقدار استاندارد) می‌تواند باعث آسیب جدی به سیم‌کشی و قطعات الکتریکی خودرو شود.

نشانه‌های خرابی یا سوختن فیوز خودرو

• از کار افتادن یک بخش خاص: مثلاً اگر چراغ جلو یا ضبط خودرو ناگهان خاموش شود، احتمالاً فیوز مربوطه سوخته است.

• وجود تغییر رنگ یا سیاهی روی فیوز: این نشانه‌ی عبور جریان بیش از حد و سوختن فیوز است.

• قطع شدن سیم داخل فیوز شیشه‌ای یا تیغه‌ای: بررسی چشمی فیوز می‌تواند سریع‌ترین راه تشخیص باشد.

• بوی سوختگی یا تغییر شکل پلاستیک اطراف فیوز: علامت گرم شدن بیش از حد و خرابی فیوز.

• عمل نکردن رله‌ها یا مدارهای پرمصرف: ممکن است ناشی از خرابی فیوز مرتبط باشد.

جمع‌بندی

جعبه فیوز خودرو یکی از ساده‌ترین اما حیاتی‌ترین اجزای سیستم برق است که وظیفه دارد قطعات الکتریکی را در برابر جریان بیش از حد و اتصال کوتاه محافظت کند. وجود انواع فیوزها و رله‌ها در این بخش، امکان کنترل و ایمنی مدارهای مختلف خودرو را فراهم می‌سازد. آشنایی رانندگان با محل جعبه فیوز و نوع فیوزهای به کار رفته در خودرو، نه تنها در مواقع اضطراری به رفع سریع مشکلات کمک می‌کند بلکه از آسیب‌های جدی و پرهزینه به سیستم برق خودرو جلوگیری خواهد کرد. بررسی دوره‌ای فیوزها و جایگزینی به موقع آن‌ها، روشی ساده اما مؤثر برای افزایش طول عمر تجهیزات الکترونیکی خودرو است. بنابراین، همان‌طور که تعویض روغن یا سرویس دوره‌ای موتور اهمیت دارد، توجه به جعبه فیوز و سلامت آن نیز بخشی جدایی‌ناپذیر از نگهداری صحیح خودرو محسوب می‌شود.
